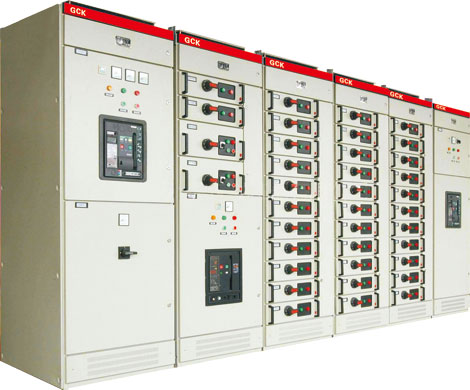

GCK低壓抽出式開關柜，主要是由一些組合式電動機控制單元，和其它功能單元組合而成。這些單元以上下重疊的方式安裝在封閉的金屬柜體內。用設置在柜體上方的水平母線，將每個柜體聯結在一起，同一柜體的功能單元則并聯在垂直母線上。柜體共分水平母線區、垂直母線區、電纜區和設備安裝區等四個互相隔離區域，功能單元分別安裝在各自的小室內，當任何一個功能單元發生事故時，均不影響其它單元，防止事故擴大。本產品符合JB/T9661-1999標準。該產品采用IEC114規定的IP40防護等級，當所有的門和護板關閉時，或門開啟時以及功能單元外于移出位置時，均能達到相應的防護等級，這樣可確保人身安全。該產品設置有完善可靠的接地系統和保護電路，所有功能單元均能按規定的性能要求，分斷短路電流，進線單元具有三段保護特性。因此，可以保證供電的可靠性，和設備與系統的安全。所有功能單元，均可通過接口件與PC線板(可編程序控制器)或微處理機連結，作為自動控制系統的執行單元，根據用戶需要還可以提供其它內容的功能單元和功能組合，該產品適用于交流380V，頻率50Hz的電路中。
產品型號及含義
主要技術性能特點
◎ 主要電器性能符合國際電工委員會IEC標準和美國電氣制造商協會NEMA標準。△每臺柜可用隔離變壓器將主、輔電路分開，輔助電路的操作電源為50Hz、220V；信號電源為50Hz、6V。
◎ 受電主開關具有三段(瞬間、短延時及過載)保護，為與下一級主開關(具有瞬時及過載二段保護)配合，取消瞬間一段，避免了越級跳閘。且具有自投、無自投和切換裝置供選用。
◎ 水平母線具有單母線分段和不分段兩種，當采用單母線分段時，母聯開關亦具有自投、無自投和切換裝置。
◎ 電動機控制電路具有短路瞬時、過載、欠壓釋放及斷相保護。
◎ 各功能單元中的交流接觸采用無聲運行時，具有節能功能。同時，當電源消失后具延時(大于0.3s、小于0.5s)釋放的特性。因此不加裝電機各自啟動繼電器亦能在0.3s以內(重合閘或備用電源自投時間小于0.3s)恢復供電時，保證電動機繼續運行。
◎ 饋電電路主開關具有瞬時和過載保護，當用戶需要時，可加裝漏電保護。
◎ 照明及家用電器電路主開關具有瞬成時，過載和漏電保護，本電路尤宜於電鉆、手提砂輪機等移動電器的供電。
◎ 受電電路裝有電流表、有功和無功電度表。250A及以上饋電電路可裝或不裝電流表及電度表。其他大于37kW或60A的電路安裝有電流表。
◎ 事故時可加裝燈光和報警裝置。

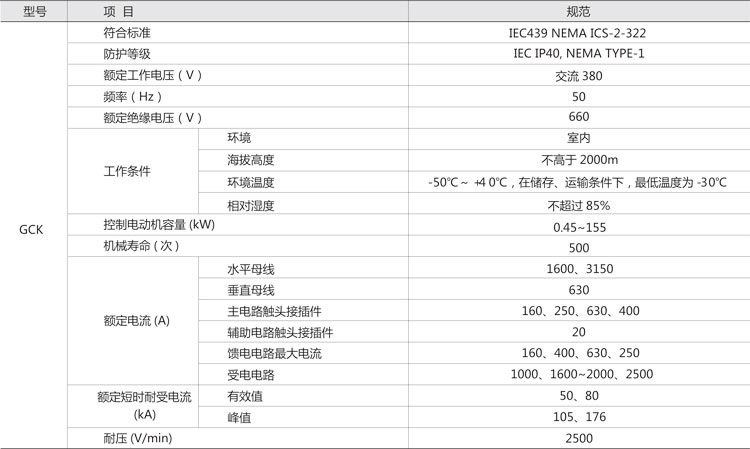

主要技術參數
